Die Technik zum Drachenballon

Einen Drachenballon aufsteigen zu lassen ist auch ein logistisches Problem. Man benötigt eine Mannschaft, deren Versorgung und diverses Material. Auch für die Sicherheit der Beobachter musste natürlich gesorgt werden. Hierzu sind einige Fotos erhalten, die zeigen wie der Beobachter sich per Fallschirm aus dem Korb retten konnte. Dies musste auch trainiert werden.

Der Fallschirmbeutel hängt normalerweise am Korb oder an den Halteseilen

Demo am Treppengeländer

Die Trageseile sind am Brustkorb eingehakt

Absprunghaltung

Foto ist nicht aus meiner Sammlung

Der Absprung


Der Fallschirm beginnt sich zu öffnen

Unter dem Ballon

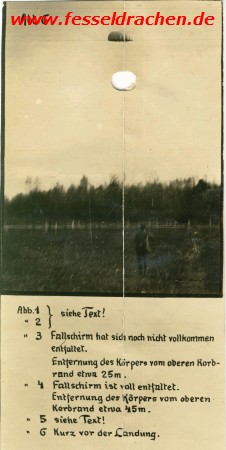

Der Fallschirm hat sich vollständig geöffnet

Schwebephase

Die Kappe ist nicht steuerbar

Großaufnahme

Der Locher traf genau den Mann

Die Landung

Im Falle eines Angriffes war es auch möglich den gesamten Korb an einem Fallschirm herabsinken zu lassen. Dies ist in den folgenden Bildern zu erkennen:

Der Korb hat den Ballon verlassen

Fallschirm mit Korb

Man sieht den Beobachter im Korb stehen

Schwebephase

Helfer eilen zur Landestelle

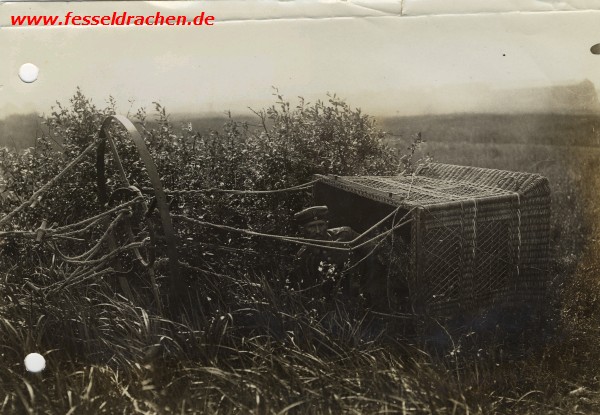

Die Landung


Demonstration einer Landeposition

Endposition

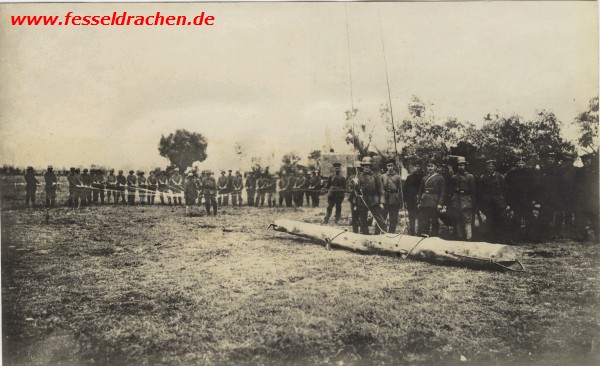

Ein weiteres Problem ist es den Ballon sicher am Boden zu verankern, sowie ihn hoch und wieder herab zu lassen. Dazu ist ein ausreichendes Bodenpersonal erforderlich. Aus den Fotos ist zu ersehen, dass um die 40 Mann dazu eingesetzt wurden. Weiterhin sieht man Pferdegespanne mit und ohne Wagen, mit denen über eine Umlenkrolle der Drachenballon herunter gezogen werden konnte. In den unteren Bildern wird ein Baumstamm als Gegengewicht zum Auftrieb des Drachens eingesetzt.

Fritz Brandt steht hier im Vordergrund gleich hinter dem Pferd

Die Mannschaft

Der Stamm scheint ein zentrales Werkstück zu sein

Aufstellung fürs Lehrbuch

Die Pferde sind angespannt

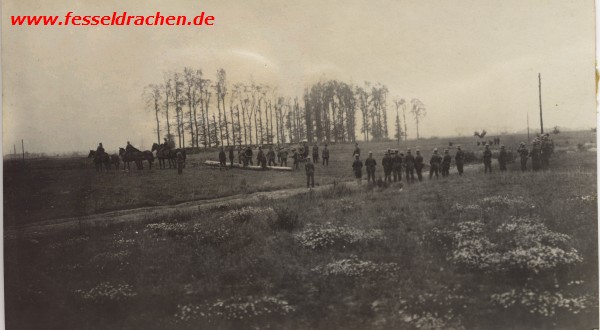

Der Stamm im Schlepp


Die Mannschaft beim Herrichten des Baumstammes

Der Zug nimmt Aufstellung

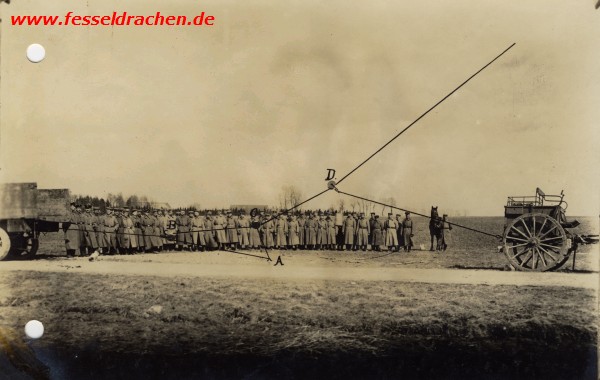

Baumstamm mit Widerhaken und Umlenkrolle

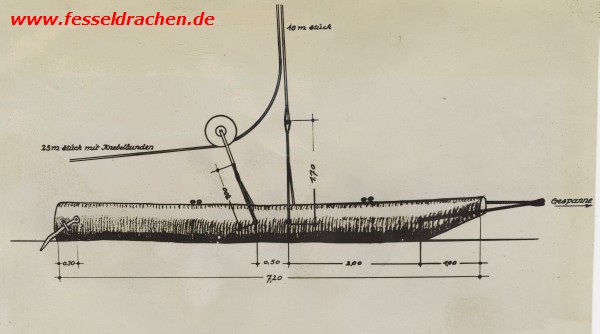

Skizze vom Baumstamm

Über die Rolle D kann der Ballon heruntergezogen werden.

System mit 3 Umlenkrollen

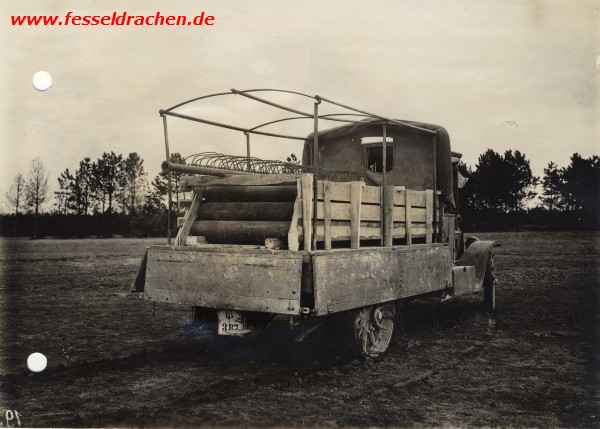

Der Drachenballon wird mit Gas befüllt. Für den Transport wird hier ein LKW verwendet, der mit Gasflaschen bestückt ist. Wenn verfügbar wurde Wasserstoff verwendet.

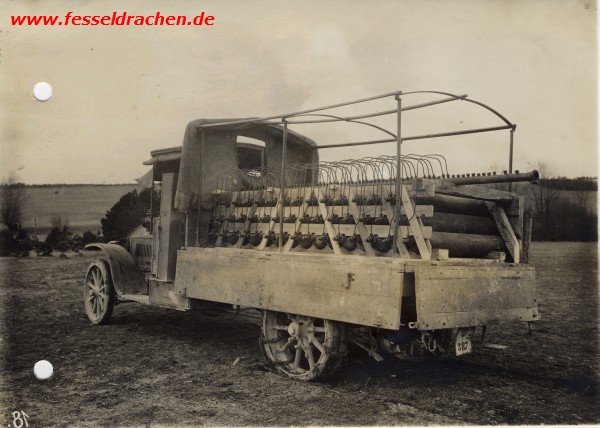

42 miteinander verbundene Gasflaschen

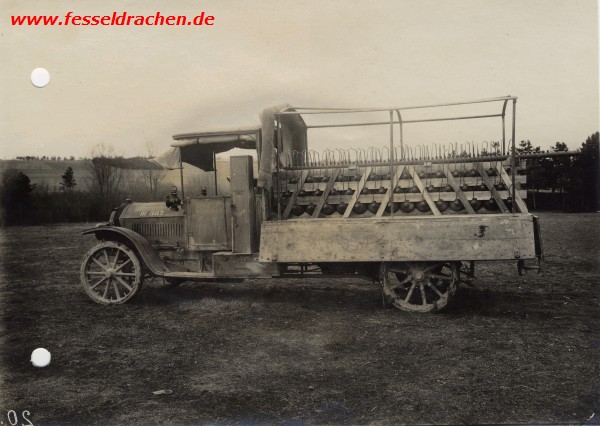

Gas-Laster

Das Gas wird in ein Hauptrohr geleitet

Hinten ist der Endstutzen

An den Reifen der Hinterachse sind Ketten aufgezogen!

Kabine ist unverglast

Zur Beurteilung der militärischen Lage ist auch Kartenmaterial erforderlich, auf denen die Beobachtungen eingetragen und Entfernungsberechnungen ausgeführt werden können.

Grafische Auswertung unter Einbeziehung der Topologie

Landkarte
